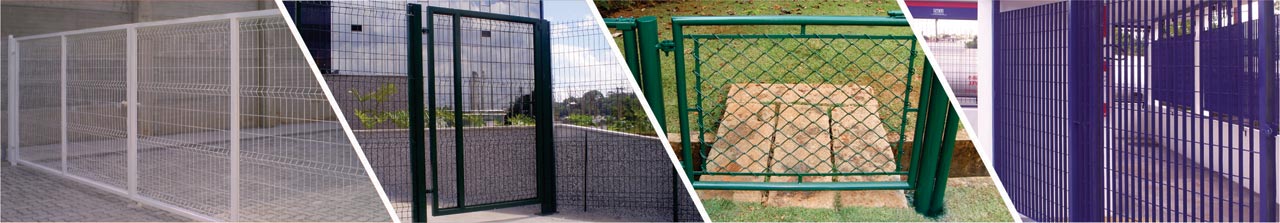

Sitela posee muchas opciones en portones de correr, portones de abrir y servicios de herrería. Con una estructura completa de herrería y profesionales muy trenados, proyectistas y analistas que viabilizan su necesidad cual sea. Todo lo que necesite para cerrar. Podemos crear la solución más viable desde la base del proyecto hasta la automatización de lo mismo.

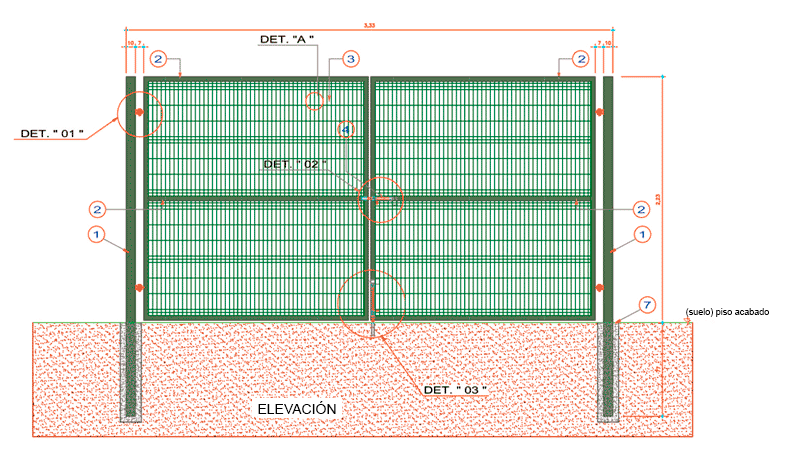

1 Coluna en tubo industrial 100x100mm pared 2,00 largo 3,00. Fijados con concreto en furos de 0,90cm
2 Estructura en tubo industrial 60x40mm, pared 1,5mm

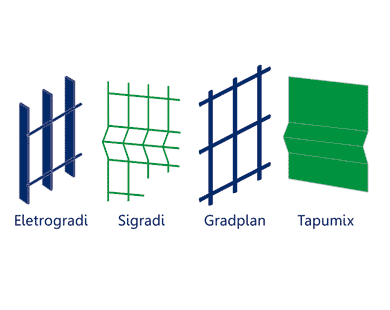

3 - Tipos de meollo - Sigradi, Horizon, Defence, Eletrogradi, e Tapumix

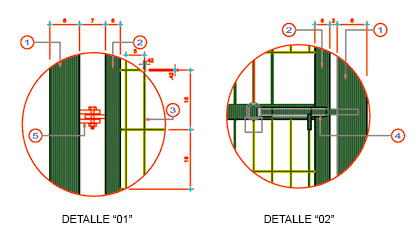

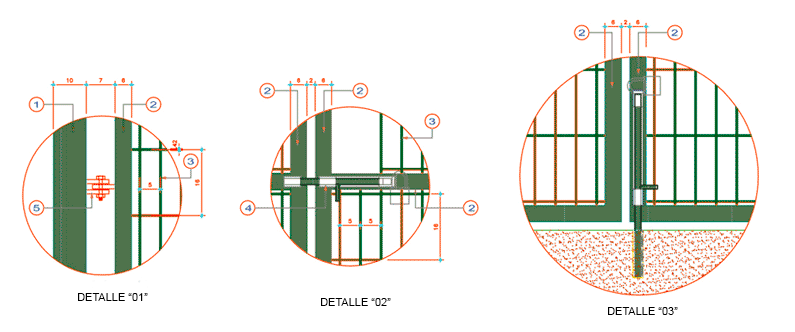

4 - Pestillo y cerrojo con hierro Ø 5/8 como el detalle "02" y "03”
5 - Bisagra en chapa 3/8 con tornillo 3/8x1” como el detalle “01”
6 - Pintado con pintura electrostática
7 - Hormigón magro
Obs.: arriba de 4,00m – columna en tubo 100x100x1/8” arriba del 7,00m – columna en tubo 100x100x4,75mm

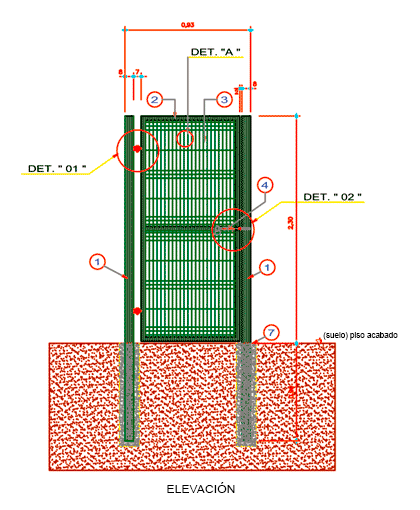

1 - Columna en tubo industrial 80x80mm pared 1,5mm largo. 3,00m. Fijados con hormigón en furos de 0,90cm
2 - Estructura en tubo industrial 60x40mm, pared 1,5mm
3 - Tipos de meollo - Sigradi, Horizon, Defence, Eletrogradi, e Tapumix
4 - Pestillo y cerrojo con hierro Ø 5/8 conforme detalle "02"
5 - Bisagra en chapa 3/8 con tornillo 3/8x1” como el detalle “01”
6 - Pintado con pintura electrostática
7 - Hormigón magro
Obs.: arriba de 4,00m – columna en tubo 100x100x1/8” arriba del 7,00m - columna en tubo 100x100x4,75mm

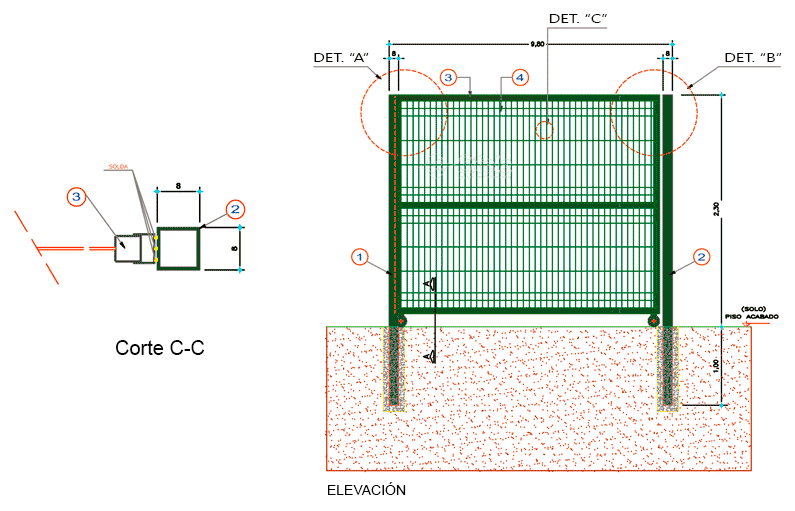

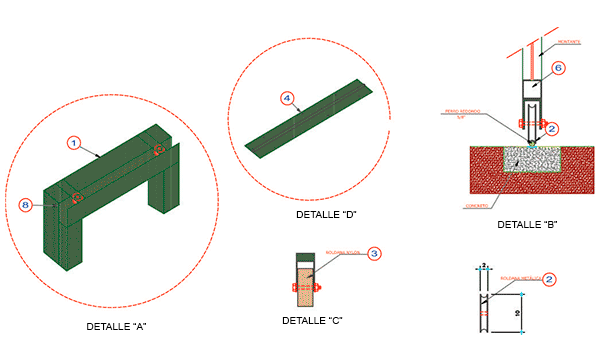

1 - Columna en tubo industrial 80x80mm pared 1,5mm larg. 3,00m. Fijados con hormigón en furos de 1m como el detalle “A”
2 - 1 bastidor en tubo industrial 80x80mm, pared 1,5mm larg. 3,00m. Fijados con hormigón en furos de 1m como el detalle “C-C”
3 - Estructura en tubo industrial 60mx40mm, pared 1,5mm
4 - Tipos de meollo - Sigradi, Horizon, Defence, Eletrogradi, e Tapumix

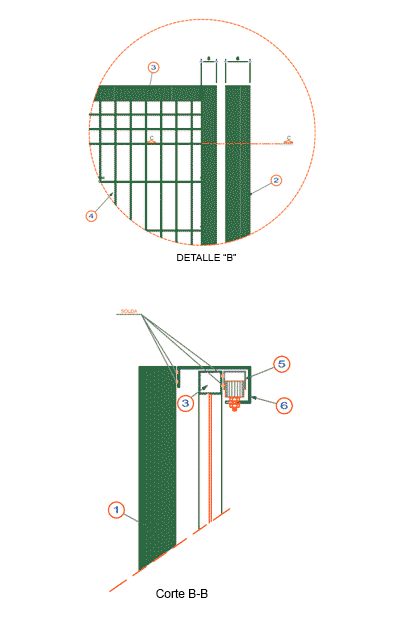

5 - Trillo superior en cantoneras 2x1/8” como el corte “B-B”
6 - 1 soporte con 100mm chapa 3/16” con 2 rolletes nylon Ø 40mm con tornillo como el corte "B-B"
7 - 2 poleas Ø 100mm con rodamientos blindados con soporte como el detalle corte "A-A"
8 - Trillo en cantonera 1 1/2"x1/8" con hierro chato 1"x1/8" en ferro Ø 5/8" como el corte "A-A"
9 - Pintado con pintura electrostática
Obs.: arriba de 6,00ml de hoja, utilizar:
- 2 columnas conjuntas de sustentación y 1 para bastidor
- Trillo y roldana blindada dobles

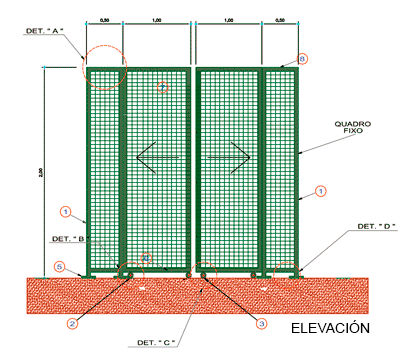

1 - 1 Bastidor de tubo industrial 60x40mm, parede 4,75mm larg. 2,08m. Fijados con chapa y taco, polea nylon Ø 40cm con tornillo
2 - 2 poleas Ø 100mm con rodamientos blindados
3 - 2 soportes con rolletes de polipropileno
4 - Trillo en barra chata 2x1/4 con hierro Ø 5/8 fijado con taco
5 - Fijación con chapa y taco
6 - Estructura en tubo industrial 60x40mm, pared 1,5mm
7 - TTipos de meollo - Sigradi, Horizon, Defence, Eletrogradi, e Tapumix
8 - Trillo superior en perfil U 40x40mm chapa 2mm

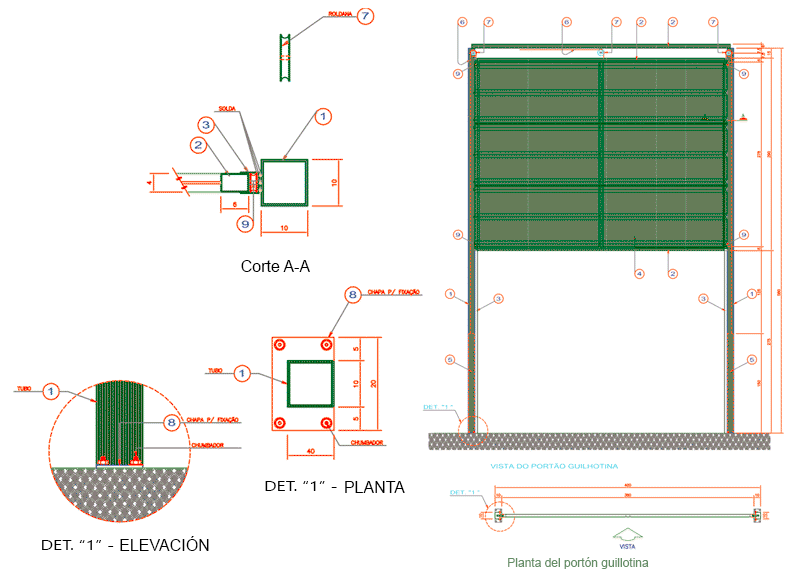

1 - - Tubo industrial 100x100mm pared 1,5mm, fijados en chapa 1/4"x50mm
2 - Montantes en tubo 60x40mm pared 1,5mm
3 - Chapa Perfil U 42x40mm chapa 2mm
4 - Chapa Tapumix
5 - Contrapeso, tubo 80x80mm, pared 1,5mm
6 - Cabo de acero 1/8"
7 - 2 poleas 100mm con rodamientos blindados
8 - Chapa 50mm x 1/4" con 4 tacos 8mm x 3 1/2"
9 - 4 poleas de nylon con rodamientos
Consulte los tipos de Portones. Poseemos muchos modelos en diversas alturas y larguras con posibilidad de ser personalizado de acuerdo con la necesidad del cliente.
